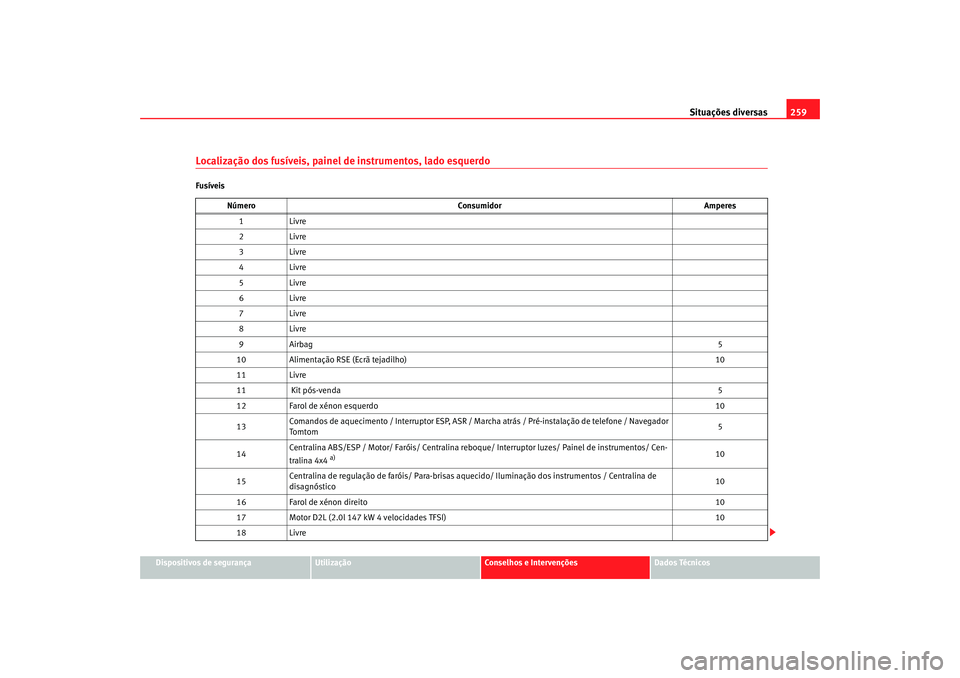

Localização dos fusíveis, painel de instrumentos, lado esquerdoFusíveis
Número Consumidor Amperes
1L iv re
2L iv re
3L iv re
4L iv re
5L iv re
6L iv re
7L iv re
8L iv re
9 Airbag 5
10 Alimentação RSE (Ecrã tejadilho) 10
11 Livre
11 Kit pós-venda 5
12 Farol de xénon esquerdo 10
13 Comandos de aquecimento / Interruptor ESP, ASR / Marcha atrás / Pré-instalação de telefone / Navegador
To m to m 5
14 Centralina ABS/ESP / Motor/ Faróis/ Centralina rebo
que/ Interruptor luzes/ Painel de instrumentos/ Cen-
tralina 4x4
a)
10
15 Centralina de regulação de faróis/ Para-brisas aquec
ido/ Iluminação dos instrumentos / Centralina de
disagnóstico 10
16 Farol de xénon direito 10
17 Motor D2L (2.0l 147 kW 4 velocidades TFSI) 10
18 Livre
altea_xl portugues.book Seite 259 Donnerstag, 12. April 2007 3:57 15

Situações diversas
260
19 Livre
20 Park Pilot (Ajuda de estacionamento) / Alavanca da caixa / Centralina ESP 10
21 Centralina da cablagem 7,5
22 Sensor alarme volumétrico/ Buzina alarme 5
23 Diagnóstico / Sensor de chuva/ Interruptor luzes 10
24 Kit (solução assistencial) pré-instalação gancho reboque 15
25 Acoplamento centralina caix a de velocidades automática 20
26 Bomba de vácuo 20
27 Alimentação RSE (Ecrã tejadilho) 10
28 Motor limpa-vidros traseiro/ Centralina cablagem 20
29 Livre
30 Tomada / Isqueiro 20
31 Livre
32 Livre
33 Aquecedor 40
34 Livre
35 Livre
36 Motor 2.0 l 147 kW 10
37 Motor 2.0 l 147 kW 10
38 Motor 2.0 l 147 kW 10
39 Centralina reboque (gancho) 15
40 Centralina reboque (indicadores de direcção, travões e posição esquerda) 20
41 Centralina reboque (luz de nevoeiro, marcha atrás e posição direita) 20
42 Livre
Número
Consumidor Amperes
altea_xl portugues.book Seite 260 Donnerstag, 12. April 2007 3:57 15

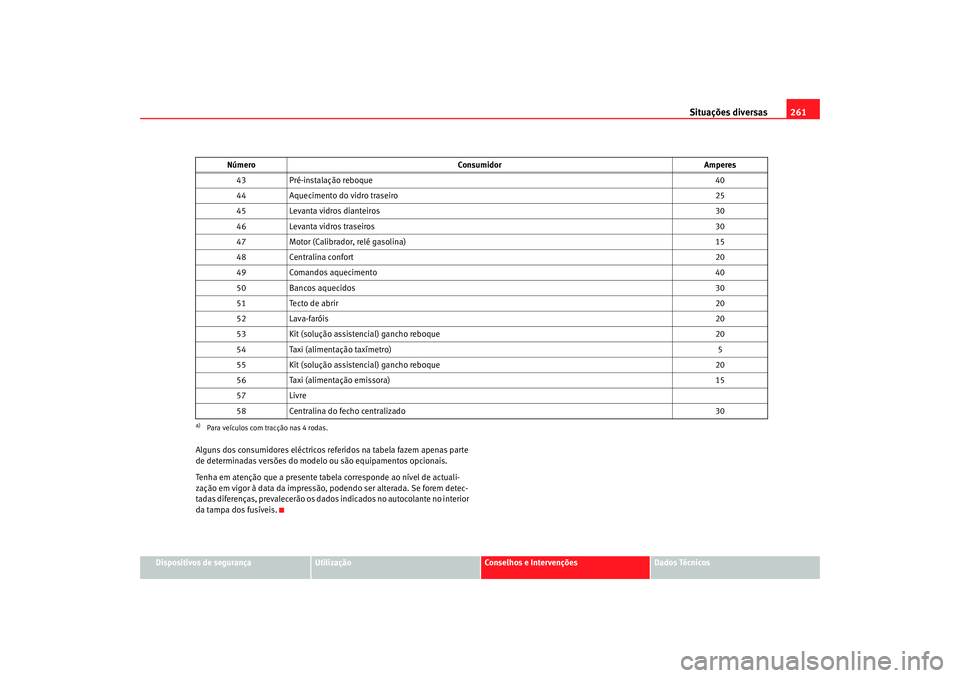

Situações diversas261
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Alguns dos consumidores eléctricos referidos na tabela fazem apenas parte
de determinadas versões do modelo ou são equipamentos opcionais.
Tenha em atenção que a presente tabe
la corresponde ao nível de actuali-
zação em vigor à data da impressão, podendo ser alterada. Se forem detec-
tadas diferenças, prevalecerão os dados indicados no autocolante no interior
da tampa dos fusíveis. 43
Pré-instalação reboque 40
44 Aquecimento do vidro traseiro 25
45 Levanta vidros dianteiros 30
46 Levanta vidros traseiros 30
47 Motor (Calibrador, relé gasolina) 15
48 Centralina confort 20
49 Comandos aquecimento 40
50 Bancos aquecidos 30
51 Tecto de abrir 20
52 Lava-faróis 20
53 Kit (solução assistencial) gancho reboque 20
54 Taxi (alimentação taxímetro) 5
55 Kit (solução assistencial) gancho reboque 20
56 Taxi (alimentação emissora) 15
57 Livre
58 Centralina do fecho centralizado 30
a)Para veículos com tracção nas 4 rodas.
NúmeroConsumidor Amperes
altea_xl portugues.book Seite 261 Donnerstag, 12. April 2007 3:57 15

Situações diversas

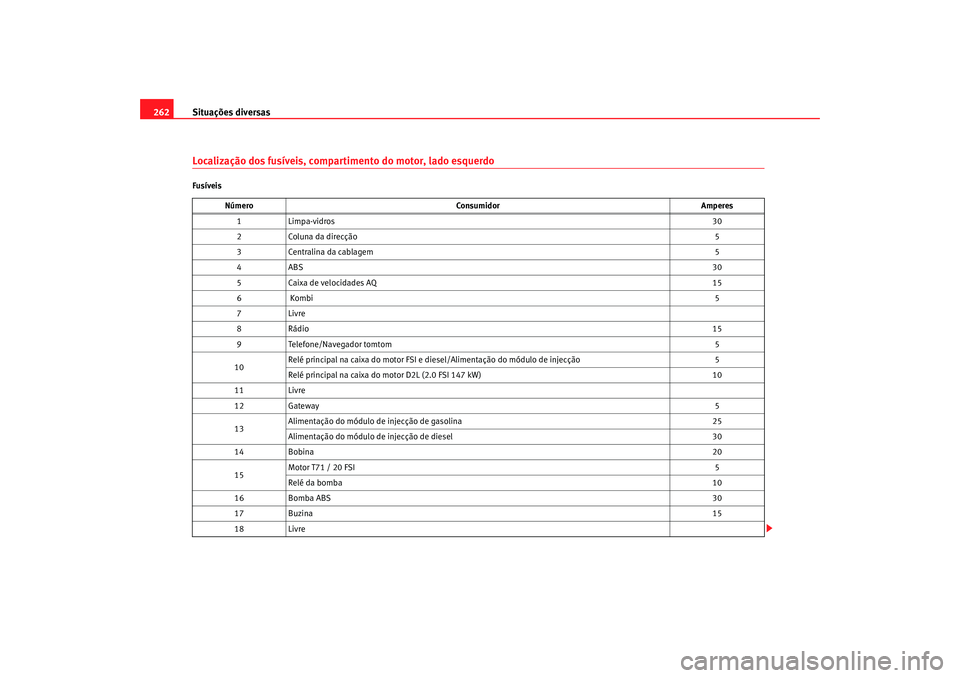

262Localização dos fusíveis, compartimento do motor, lado esquerdoFusíveis
Número Consumidor Amperes
1 Limpa-vidros 30
2 Coluna da direcção 5
3 Centralina da cablagem 5
4A BS 30
5 Caixa de velocidades AQ 15
6 Kombi 5
7L iv re
8R ád io 15
9 Telefone/Navegador tomtom 5
10 Relé principal na caixa do motor FSI e di
esel/Alimentação do módulo de injecção 5
Relé principal na caixa do motor D2L (2.0 FSI 147 kW) 10
11 Livre
12 Gateway 5
13 Alimentação do módulo de injecção de gasolina
25
Alimentação do módulo de injecção de diesel 30
14 Bobina 20
15 Motor T71 / 20 FSI
5
Relé da bomba 10
16 Bomba ABS 30
17 Buzina 15
18 Livre
altea_xl portugues.book Seite 262 Donnerstag, 12. April 2007 3:57 15

Situações diversas263
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
19
Limpa 30
20 Livre
21 Sonda Lambda 15
22 Pedal do travão, sensor de velocidade 5
23 Motor 1.6, relé principal (relé n° 100)
5
T 71 diesel EGR 10
2.0 D2L Bomba combustível de alta pressão 15
24 ARF, válvula da caixa de velocidades 10
25 Iluminação direita 40
26 Iluminação esquerda 40
Motor 1.6 SLP 40
Relé das velas 1.9 TDI 50
28 KL15 40
29 Levanta vidros (dianteiros e traseiros)
50
Levanta vidros (dianteiros) 30
30 KLX 40
Número
Consumidor Amperes
altea_xl portugues.book Seite 263 Donnerstag, 12. April 2007 3:57 15

Situações diversas

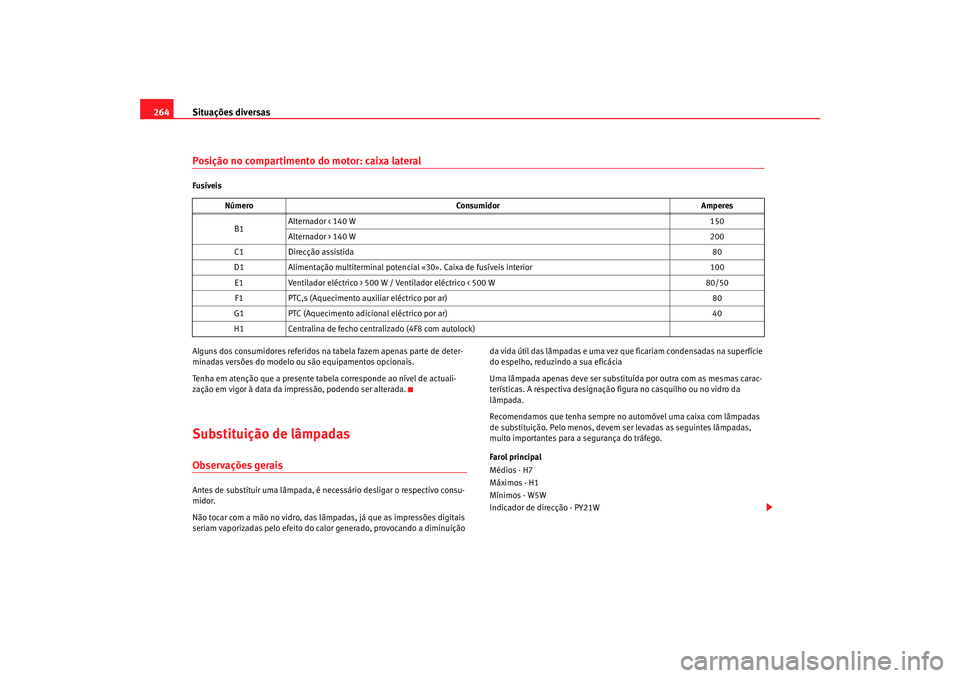

264Posição no compartimento do motor: caixa lateralFusíveis
Alguns dos consumidores referidos na tabela fazem apenas parte de deter-
minadas versões do modelo ou são equipamentos opcionais.
Tenha em atenção que a presente tabela corresponde ao nível de actuali-
zação em vigor à data da impressão, podendo ser alterada.Substituição de lâmpadasObservações geraisAntes de substituir uma lâmpada, é necessário desligar o respectivo consu-
midor.
Não tocar com a mão no vidro, das lâmpadas, já que as impressões digitais
seriam vaporizadas pelo efeito do calo r generado, provocando a diminuição da vida útil das lâmpadas e uma vez que ficariam condensadas na superfície
do espelho, reduzindo a sua eficácia
Uma lâmpada apenas deve ser substituída por outra com as mesmas carac-
terísticas. A respectiva designação figura no casquilho ou no vidro da
lâmpada.
Recomendamos que tenha sempre no automóvel uma caixa com lâmpadas
de substituição. Pelo menos, devem ser levadas as seguintes lâmpadas,
muito importantes para a segurança do tráfego.
Farol principal
Médios - H7
Máximos - H1
Mínimos - W5W
Indicador de direcção - PY21W
Número
Consumidor Amperes
B1 Alternador < 140 W
150
Alternador > 140 W 200
C1 Direcção assistida 80
D1 Alimentação multiterminal potencial «30». Caixa de fusíveis interior 100
E1 Ventilador eléctrico > 500 W / Ventilador eléctrico < 500 W 80/50
F1 PTC,s (Aquecimento auxi liar eléctrico por ar) 80
G1 PTC (Aquecimento adicio nal eléctrico por ar) 40
H1 Centralina de fecho centralizado (4F8 com autolock)
altea_xl portugues.book Seite 264 Donnerstag, 12. April 2007 3:57 15

Situações diversas265
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Faróis de xénon
23) / autodireccionáveis
Médios e máximos - D1S
24)
Sinais de luzes e máximos adicional - H1
Mínimos - W5W
Indicadores de direcção - PY21W
Farol de nevoeiro
Farol de nevoeiro - H3
Lâmpada de aviso traseira fixa
Stop/Mínimos - P21W
25)
Indicador de direcção - P21W
Lâmpada de aviso traseira móvel
Luz de nevoeiro (lado condutor) - P21W
Retromarcha (lado passageiro) - P21W
Mínimos - W5W
Indicador de direcção lateral
Indicador de direcção lateral - W5W
Luz da matrícula
Luz da matrícula - C5W
Nota
•
Devido à dificuldade de acesso a algumas lâmpadas, a sua substituição
deve ser realizada por um Serviço Técnico. No entanto, de seguida descreve-
se como deve ser efectuada tal substituição, com a excepção dos faróis de
nevoeiro*, e luz de cortesia.

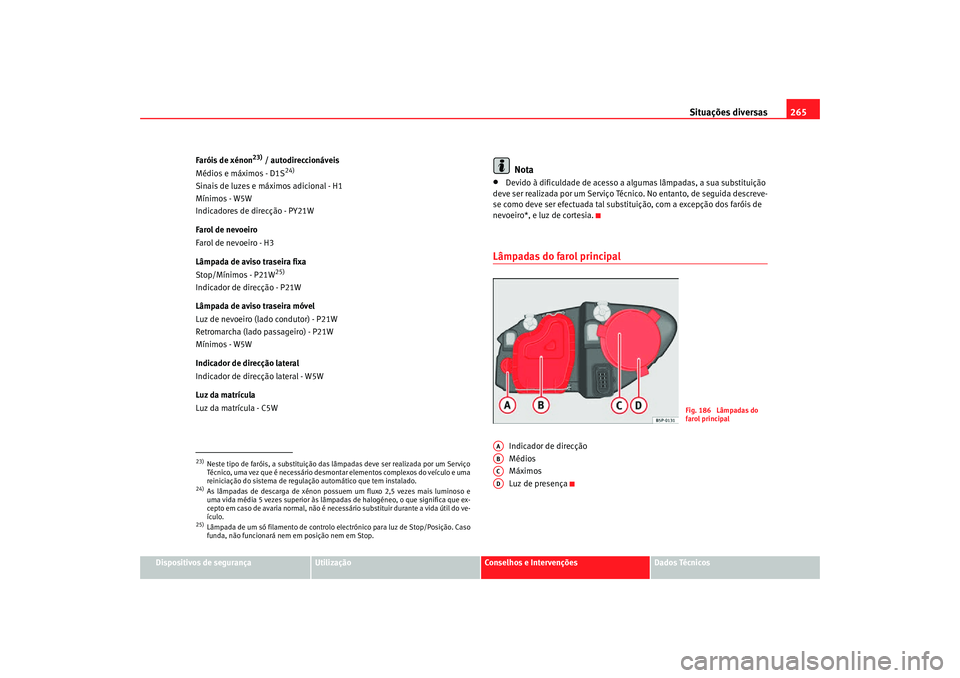

Lâmpadas do farol principal
Indicador de direcção
Médios
Máximos
Luz de presença
23)Neste tipo de faróis, a substituição das lâmpadas deve ser realizada por um Serviço
Técnico, uma vez que é necessário desmontar elementos complexos do veículo e uma
reiniciação do sistema de regulação automático que tem instalado.24)As lâmpadas de descarga de xénon possu em um fluxo 2,5 vezes mais luminoso e
uma vida média 5 vezes superior às lâmpadas de halogéneo, o que significa que ex-
cepto em caso de avaria normal, não é necessário substituir durante a vida útil do ve-
ículo.25)Lâmpada de um só filamento de controlo electrónico para luz de Stop/Posição. Caso
funda, não funcionará nem em posição nem em Stop.
Fig. 186 Lâmpadas do
farol principal
AAABACAD
altea_xl portugues.book Seite 265 Donnerstag, 12. April 2007 3:57 15

Situações diversas

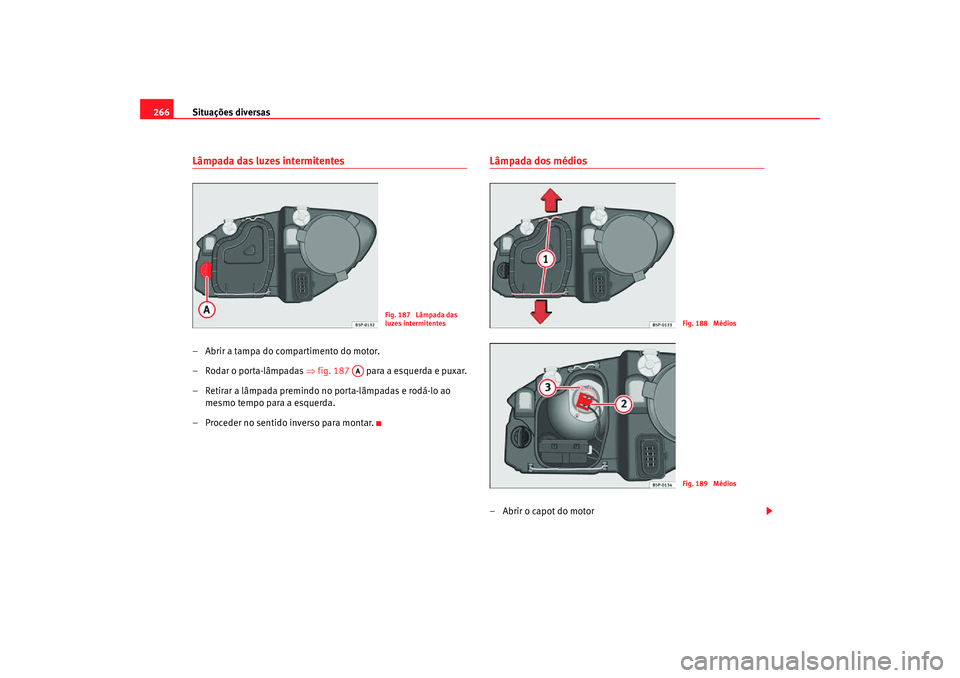

266Lâmpada das luzes intermitentes– Abrir a tampa do compartimento do motor.
– Rodar o porta-lâmpadas ⇒fig. 187 para a esquerda e puxar.
– Retirar a lâmpada premindo no porta-lâmpadas e rodá-lo ao mesmo tempo para a esquerda.
– Proceder no sentido inverso para montar.
Lâmpada dos médios– Abrir o capot do motor
Fig. 187 Lâmpada das
luzes intermitentes
AA
Fig. 188 MédiosFig. 189 Médios
altea_xl portugues.book Seite 266 Donnerstag, 12. April 2007 3:57 15

Situações diversas267
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

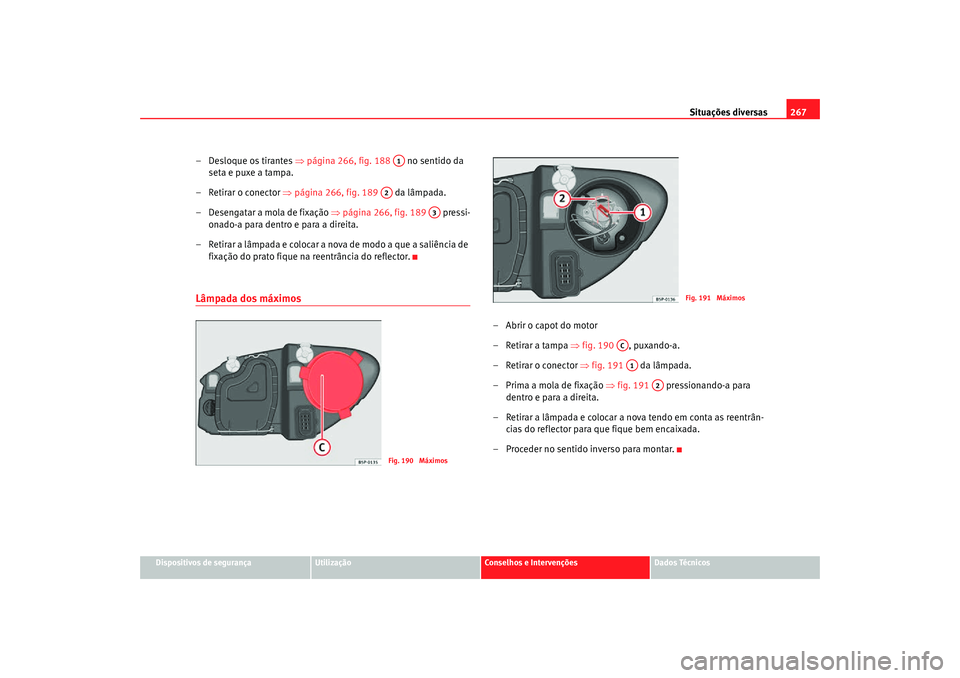

– Desloque os tirantes ⇒página 266, fig. 188 no sentido da
seta e puxe a tampa.
– Retirar o conector ⇒página 266, fig. 189 da lâmpada.
– Desengatar a mola de fixação ⇒ página 266, fig. 189 pressi-
onado-a para dentro e para a direita.
– Retirar a lâmpada e colocar a nova de modo a que a saliência de fixação do prato fique na reentrância do reflector.Lâmpada dos máximos
– Abrir o capot do motor
– Retirar a tampa ⇒fig. 190 , puxando-a.
– Retirar o conector ⇒fig. 191 da lâmpada.
–Prima a mola de fixação ⇒fig. 191 pressionando-a para
dentro e para a direita.
– Retirar a lâmpada e colocar a nova tendo em conta as reentrân- cias do reflector para que fique bem encaixada.
– Proceder no sentido inverso para montar.
A1
A2
A3
Fig. 190 Máximos
Fig. 191 Máximos
ACA1
A2
altea_xl portugues.book Seite 267 Donnerstag, 12. April 2007 3:57 15

Situações diversas

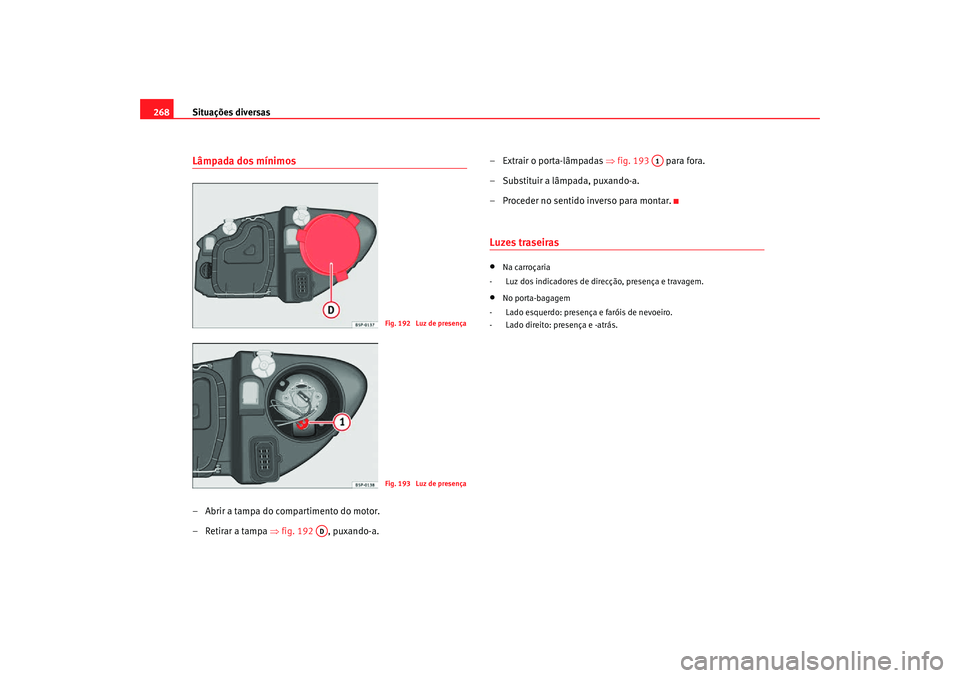

268Lâmpada dos mínimos– Abrir a tampa do compartimento do motor.
– Retirar a tampa ⇒fig. 192 , puxando-a. – Extrair o porta-lâmpadas
⇒fig. 193 para fora.
– Substituir a lâmpada, puxando-a.
– Proceder no sentido inverso para montar.
Luzes traseiras•
Na carroçaria
- Luz dos indicadores de direcção, presença e travagem.
•
No porta-bagagem
- Lado esquerdo: presença e faróis de nevoeiro.
- Lado direito: presença e -atrás.
Fig. 192 Luz de presençaFig. 193 Luz de presença
AD
A1
